IT8400 系列高性能直流电子负载，具有600V、1200V两种电压范围，支持主从并机，功率从6 kW 到600 kW，具有短时双倍过功率拉载能力。三档电流回读量程，分辨率高达40 μA。IT8400 具有更快的环路响应和电流上升、下降速度，多达8种工作模式，另有动态模式、List、OCP、OPP测试、自动测试及电池测试功能。内置CAN、LAN、GPIB、USB、RS232和模拟量接口，支持SCPI语言，标配LabVIEW驱动，适合远程控制及系统搭建，全面的自动保护功能，适用于燃料电池、动力电池的放电、直流充电桩、车载充电机（obc）、功率电子、光伏太阳能、汽车高压配件、DC-DC、电机及其他电力电子产品的测试使用。

IT8400应用范围

• 汽车
• 铁路行业
• 可再生能源
• 研究和发展

• 飞机、轮船

• 医疗技术
• 一般行业

IT8400应用待测物

• 储能设备（电池、燃料电池……）
• 发电机（PV 模块、交流发电机……）
• 电源（充电桩，obc……）
• 马达
• 功率电子及传感器
• 转换器（DC/DC，...）
• 机电（保险丝、继电器……）
• 控制单元
• 电力电子
• 电子元器件

双倍过功率加载

IT8400系列具有短时间双倍过功率拉载能力，同时具备1200V耐高压能力，此功能覆盖从6kW到600kW所有型号，用户无需按照最高点的功率值进行选型，可极大节约成本。
输入过功率大小和时长与机器温度有关，比如：30℃以下，IT8400系列支持长达3秒的双倍功率拉载。
适用于电机、电池瞬间大功率放电测试。比如模拟直流马达启动，模拟一些电源瞬时过载的特性，或者给动力电池或燃料电池瞬间大功率放电。

更快的电流上升下降速度和动态速度
动态测试是电源的必测项目之一。利用电子负载的动态模式进行测试，即设定电流的高低准位、停留时间、上升、下降斜率和重复次数，可以反应出电源在拉载电流阶跃变化时自身稳定的能力。
IT8400可以提供高达25kHz、可编程动态负载模式，电流上升、下降速度高达15us。在负载电流连续变化时，内部的监测机制和线路能使得电流波形失真度达到最小。应用于开关电源的瞬态响应时间测试和电池的动态放电测试。

IT8406-1200-75

以20 kHz 动态拉载电流0A-75A电流波形

三段电流量程
IT8400全系列标配三段式电流量程，比如1200V，6kW机型支持1.5A的电流量程，高达40uA的分辨率和1.5mA的测量精度。
尤其适用于太阳能光伏、功率半导体器件、汽车电子等测试应用。

IT8400系列 高性能直流电子负载特点：

♦ 电压高达1200 V
♦ 电流范围：1.5 A~15,000 A
♦ 模块化主从并机，功率高达600 kW
♦ 高精度三段电流量测范围
♦ 短时间双倍功率加载能力（< 3s）
♦ 提供多种工作模式：CC、CV、CR、CP、CC+CV、CV+CR、CR+CC、CP+CC
♦ 以1 ms 采样率连续记录数据
♦ 放电功能用于测试电池、超级电容等储能设备
♦ 标配LAN, USB, RS232, GPIB, CAN 通信接口，模拟控制IO口
♦ Labview 驱动程序和SCPI 协议
♦ CV 环路速度可调，匹配不同电源
♦ 25 kHz高速动态模式 ，可调电流上升和下降沿
♦ 500 kHz高速电压、电流采样率
♦ 时间量测、电池放电测试功能
♦ 短路模拟，自动测试功能
♦ 时序控制list编程
♦ I-monitor监控功能

♦ OCP/OPP测试功能

♦ 软开机、软关机，防止on/off时的电压波动

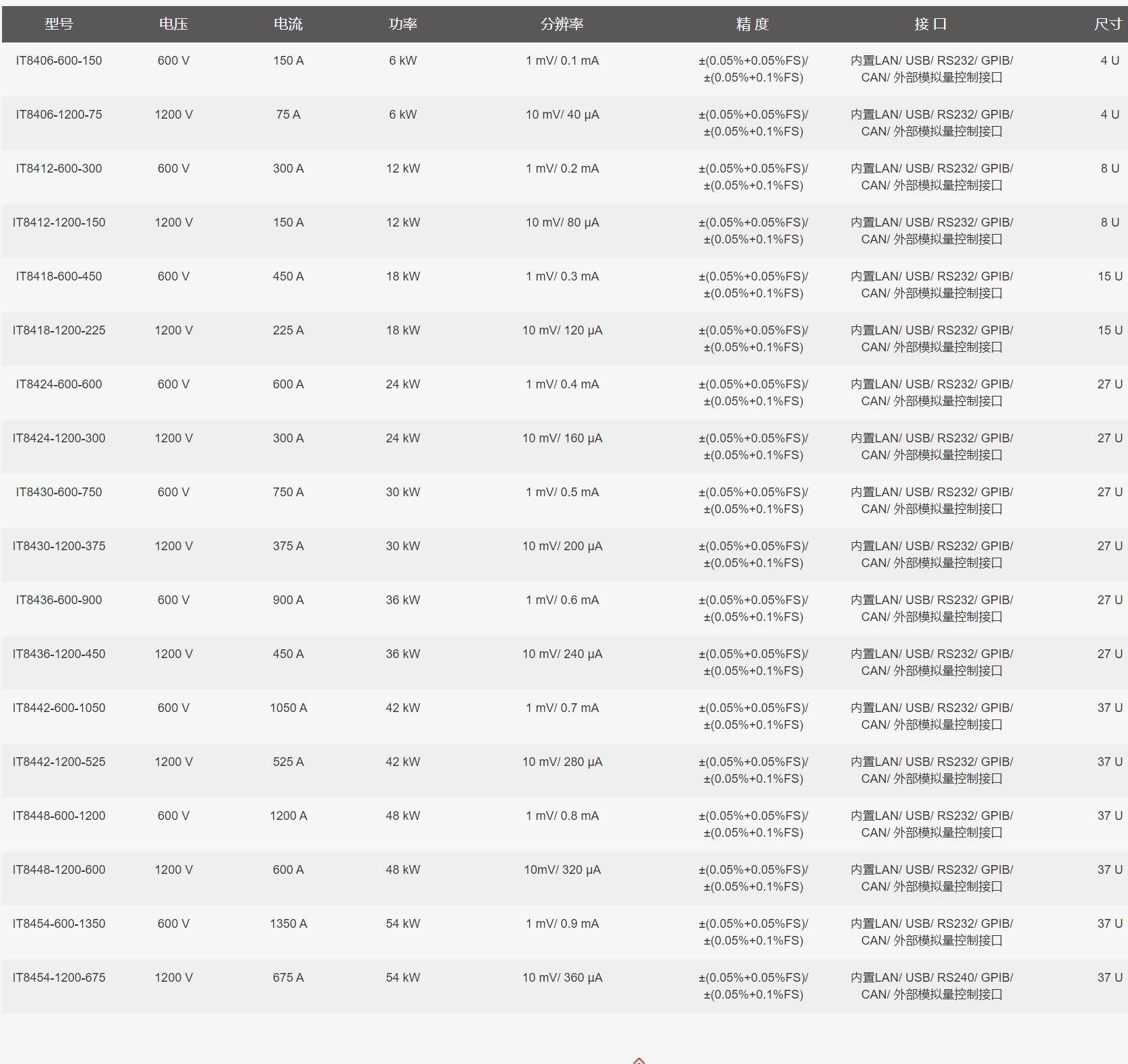

IT8400系列 高性能直流电子负载快速选型：

• ➤ IT8400-cn.pdf
