AFG31000 任意波函数发生器

AFG31000 任意波函数发生器

AFG31000系列

Tektronix泰克

AFG31000 任意波函数发生器,采用 InstaView™ 技术的 AFG31000 系列为内置波形发生应用程序、具有实时波形监测功能并采用智能用户界面的首款高性能任意波函数发生器。 泰克 AFG31000 系列是全新智能型 AFG,它内置任意波形发生和实时波形监测功能,并拥有市场上非常大的触摸屏。全新 AFG31000 提供了高级波形生成和编程功能,支持波形监测,拥有流行的触摸屏界面,让每个科研人员和工程师的测试变得更简单,让工作变得更轻松。

订购热线:0755-21088076
  • 产品概述
  • 主要特点
  • 选型指南
  • 资料下载

泰克 AFG31000 系列是全新智能型 AFG,它内置任意波形发生和实时波形监测功能,并拥有市场上非常大的触摸屏。全新 AFG31000 提供了高级波形生成和编程功能,支持波形监测,拥有流行的触摸屏界面,让每个科研人员和工程师的测试变得更简单,让工作变得更轻松。

基本模式和高级模式

AFG31000 系列是第一个拥有全功能基本模式(AFG)和高级(序列)模式的任意波函数发生器。

在基本模式下,AFG31000 生成传统函数和任意波形。触摸屏和前面板控制功能可以简便地进行设置。

基本模式可以改变频率,而不用担心波形长度和采样率。这种功能既适合表征滤波器/放大器频响的模拟设计,也适合时钟速率经常变化的数字设计。





可以一目了然地查看关键设置,并使用触控、数码键盘或旋转控件简便地进行调节。

高级模式是 AFG31000 中提供的新模式,可以生成多个复杂定时的波形。在这种模式下,您可以编写一个由 1~256 个波形组成的列表(或序列),总波形长度可达 16Mpts/ch (128Mpts/ch 选配),并定义这些波形的输出序列。支持重复、转到、等待、跳转和已触发事件,大容量内存可以存储许多波形或长波形。

这种功能特别适合需要顺序执行多个测试用例的应用。您不用逐个加载测试用例,而是可以把所有测试用例放到一个序列中,一次性加载这些测试用例,然后从一个测试用例无缝切换到另一个测试用例,大大提高测试效率。





高级模式可以使用灵活的步进控制功能,构建复杂的波形序列




排序后的正弦波形,拥有不同的频率和幅度。

此外,高级模式采用了可变采样率技术。波形中的每个样点输出一次,且在每个周期中只输出一次,与采样率同步。由于没有跳跃或重复,所以保留了波形中的所有细节。这种功能特别适合对信号保真度要求高的应用,比如 IQ 调制和脉冲串生成。

InstaView™ 技术可实时监测 DUT 上的实际波形

大多数波形发生器默认被测器件的阻抗是 50 Ω。但是,大多数被测器件的阻抗并不是 50 Ω。这种不匹配会导致 AFG 上设置的波形与 DUT 上的实际信号不一致。

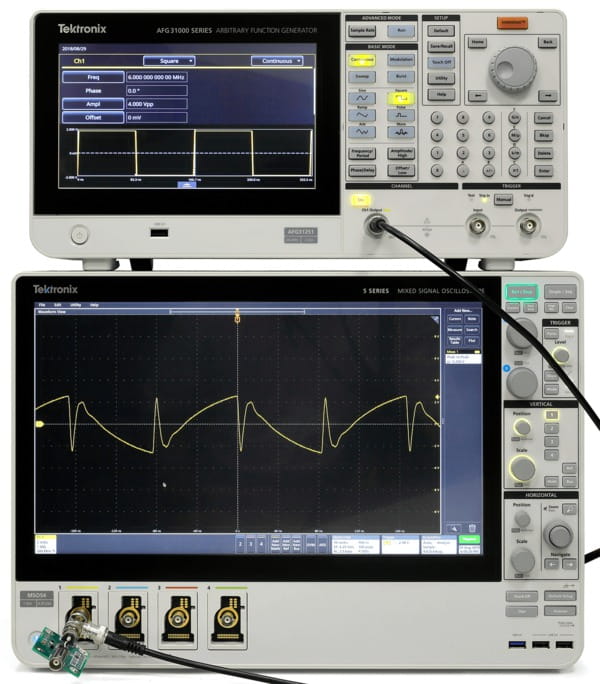

在关闭 InstaView 后,AFG31000 的工作方式与传统函数发生器一样。由于阻抗不匹配,AFG 显示屏上显示的波形与 DUT 上观察到的波形是不一样的。

凭借InstaView ™技术,AFG31000 系列可以显示 DUT 上的实际波形,而不是 AFG 上设置的标称波形。AFG 上显示的波形会对 DUT 上的频率、幅度、波形形状和阻抗变化瞬时做出反应。InstaView 帮助大大降低了因阻抗不匹配导致的不确定度和测量风险,而不要求额外的电缆、仪器或工作。

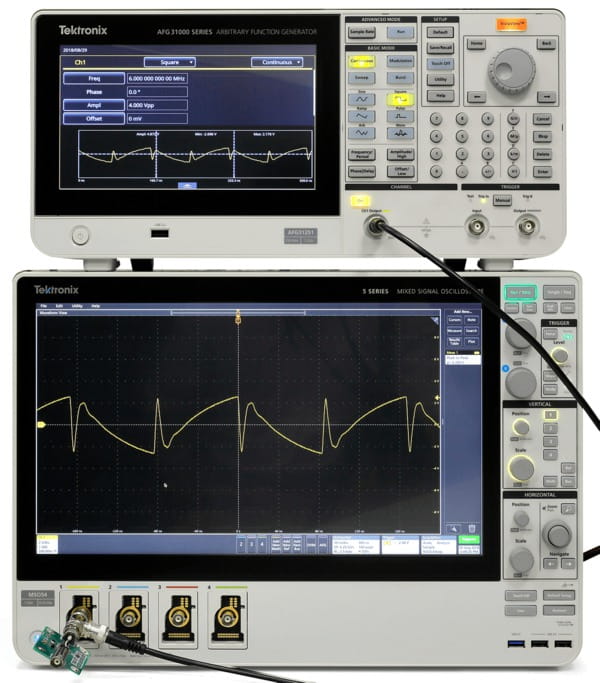

在开启 InstaView 后,AFG31000 显示 DUT 上观察到的波形。

大的触摸屏,智能用户界面

9 英寸大的容性触摸屏,在一个屏幕上显示所有相关设置和参数。与智能设备类似,您可以触击或滑动,简便地选择、浏览、定位和改变设置和参数。可以立即进入常用功能。提供了用户熟悉的按钮和旋转旋钮,可以以更加传统的方式查看信息。





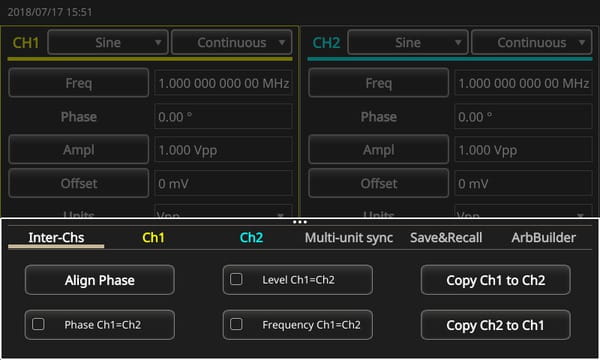

可以从上滑菜单中简便地进入常用设置

内置 ArbBuilder 工具让任意波形创建和编辑工作变得更轻松

过去,您需要一台电脑及波形编辑软件,才能创建或编辑任意波形。然后需要使用 U 盘或数据电缆连接,把波形下载到 AFG 上。这个过程耗时长,特别是在需要经常改变波形设置时。

ArbBuilder 是 AFG31000 系列上内置的一种应用,可以在发生器上直接创建和编辑任意波形。您可以使用公式编辑器工具创建任意波形,或从标准模板库中导入任意波形。由于大的容性触摸屏,您可以拖动、手指开合和放大,获得所需的细节。

您可以从 U 盘把 CSV 格式的数据文件直接加载到 ArbBuilder 中,迅速复现示波器捕获的或第三方软件创建的真实世界波形。

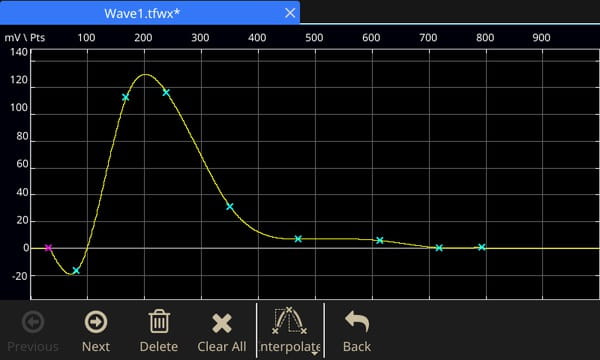

使用简便的触摸屏界面创建任意波形

简化多台同步

大多数应用需要一条或两条输出通道,但某些应用则要求更多的通道。例如,为了仿真三相电信号,工程师通常需要同步三台 2 通道发生器,每个相位上的电压和电流各一台。以前这会耗费很长时间,因为要求在不同 AFG 仪器之间连接许多电缆,还需要在所有仪器上一层层改变菜单。

AFG31000 简化了这个过程,它在屏幕上有一个向导工具,可以引导用户完成电缆连接和设置配置,实现多台发生器同步。

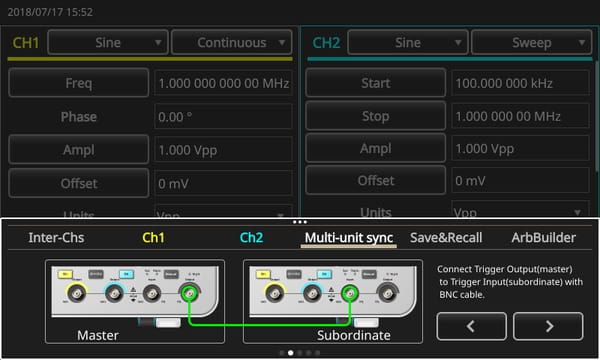

屏幕上的向导工具引导用户完成多台同步设置
