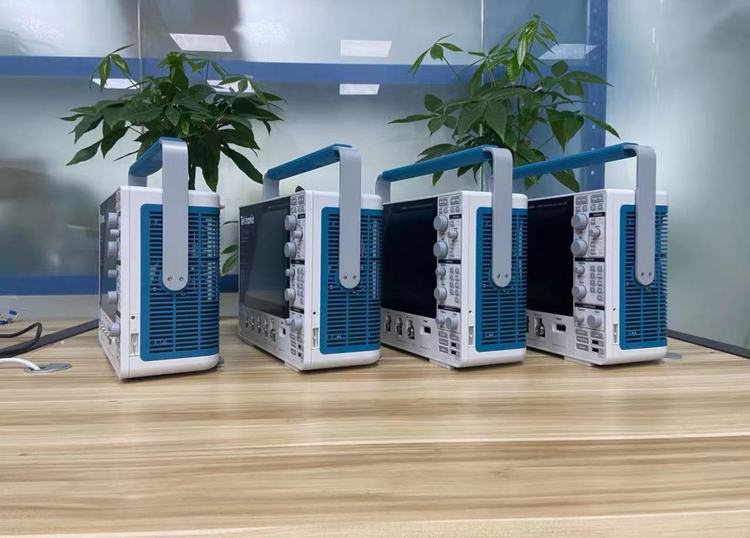

泰克3系列MDO混合域示波器

泰克3系列MDO混合域示波器

MDO32系列和MDO34系列

Tektronix泰克

3 系列 MDO 凭借超大的显示器、提升的低电平信号测量精度以及业内领先的探头性能,为台式示波器树立新标准。3 系列内置独特的真正硬件频谱分析仪,具有出色的射频测试性能和保证的射频技术规格,无论您是测试 IoT 基带设计,还是仅用于简单的 EMI 诊断,均可满足您的需求。

订购热线:0755-21088076
  • 产品概述
  • 主要特点
  • 选型指南
  • 资料下载

用户界面异常简便易用,让您把重点放在手边的任务上

设置条 – 管理关键参数和波形

显示屏底部运行的 Settings Bar 设置条中有一串标签,里面显示了波形和示波器工作参数。Settings Bar 设置条可以直接进入较常用的波形管理任务。您只需轻轻一触,就可以:

  • 打开通道
  • 增加数学波形
  • 增加参考波形
  • 增加总线波形
  • 启用 16 条数字通道 MSO
  • 启用频谱分析仪
  • 启用集成任意波形/函数发生器 (AFG)
  • 启用集成数字电压表 (DVM)


全新的触控交互方式

示波器采用触摸屏已有多年时间,但触摸屏的设计体验总是被置后考虑。3 系列 MDO 11.6" 显示器包括容性触摸屏,提供了真正为触控设计的用户界面。

3 系列 MDO 支持您在手机和平板电脑中使用的、希望在触控设备中实现的各种触控操作。

  • 左/右或上/下拖动波形,调节水平位置和垂直位置,或卷动缩放视图
  • 使用手势,在水平方向或垂直方向改变标度或进行放大/缩小
  • 从右滑出,会出现结果条;从上往下滑,会进入显示屏左上角菜单

平滑的、快速响应的前面板控件可以使用熟悉的旋钮和按钮进行调节,可以增加鼠标或键盘作为第三种交互方式。



3-Series-MDO-Mixed-Domain-Oscilloscopes-Datasheet-EN_US-16-L


强大的波形捕获和分析功能

3 系列 MDO 的核心是一台世界一流的示波器,它提供了完善的工具,加快了调试的每一个阶段,从迅速发现和捕获异常事件,到搜索波形记录、找到关心的事件,到分析事件特点和器件行为。

数字荧光技术及 FastAcq™ 高速波形捕获

如果想调试设计问题,首先必须知道存在问题。每个设计工程师都要用大量的时间查找电路中的问题,如果没有合适的调试工具,这项任务耗时长、非常麻烦。

数字荧光技术能够快速了解器件的实际工作情况。其快速波形捕获速率在 FastAcq 模式下 >280,000  wfms/s,可以以高概率迅速查看数字系统中常见的偶发问题:欠幅脉冲、毛刺、时序问题等。

为进一步加强查看偶发事件的能力,可以使用辉度等级指明偶发瞬态事件相对于正常信号特点发生的频次。FastAcq 采集模式下提供了 4 个波形调色板。

  • 色温调色板使用颜色等级指明发生频率:暖色如红色/黄色表示经常发生的事件,冷色如蓝色/绿色表示很少发生的事件。
  • 频谱调色板使用颜色等级指明发生频率,冷色如蓝色表示经常发生的事件,暖色如红色表示很少发生的事件。
  • 普通调色板使用默认的通道颜色(如黄色用于通道 1)和灰度级指明发生频率,其中经常发生的事件用亮色表示。
  • 倒置调色板使用默认的通道颜色和灰阶指明发生频率,其中很少发生的事件用亮色表示。

这些调色板迅速突出显示测量期间发生频次较高的事件,或在测量偶发异常事件中突出显示发生频次较低的事件。

无限余辉或可变余辉选项决定波形在显示屏上停留的时间,帮助您确定异常事件发生频次



3-Series-MDO-Mixed-Domain-Oscilloscopes-Datasheet-EN_US-17-L


基本波形分析和自动测量

为了检验原型的性能与仿真相符,并满足项目的设计目标,必须认真进行分析,从简单地检查上升时间和脉宽,到全面分析功率损耗、表征系统时钟、调查噪声来源。

3 系列 MDO 提供了一套完善的标准分析工具,包括:

  • 基于波形的光标和基于屏幕的光标
  • 多达8种自动测量
  • 基本波形数学运算
  • 基本 FFT 分析
  • 使用公式编辑器进行高级波形数学运算

测量结果表可以全面统计查看测量结果。



3-Series-MDO-Mixed-Domain-Oscilloscopes-Datasheet-EN_US-19-L

独有的内置频谱分析仪(选配)

泰克 MDO 系列是能够提供基于硬件的集成频谱分析仪的示波器。3 系列 MDO 的频谱分析仪频率范围为 9 kHz 到 1 GHz(标配) 或 3 GHz (选项 3-SA3),可以在物联网和大多数消费者无线标准上执行频谱分析。

快速准确的频谱分析

在使用频谱分析仪标配的 N 连接器输入时,3 系列 MDO 显示器变成全屏频谱分析仪视图。

主要频谱参数,如中心频率、频宽、参考电平和分辨率带宽,都可以使用前面板专用菜单和小键盘迅速简便地进行调节。



3-Series-MDO-Mixed-Domain-Oscilloscopes-Datasheet-EN_US-22-L


典型应用
  • 嵌入式设计和物联网

    使用 3 系列 MDO 在混合信号嵌入式系统上执行系统级调试,并支持各种常用的串行总线,包括当今较常用的串行总线技术,迅速发现和解决问题。

  • 功率设计

    使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量,在经济的解决方案中提供较广泛的功率探头选择范围,进行可靠的、可重复的电压、电流和功率测量。

  • 教育

    管理工作台上的多台仪器可能会非常麻烦。3 系列 MDO 体积小(深 5.9 英寸, 149 mm),在一台仪器中同时融合了模拟测量、数字测量、RF 测量及一台信号源。体积小、集成度高,可以帮助您讲授各种电子原理,用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。

  • 制造测试和调试

    规格和空间限制可能会给车间带来巨大影响。3 系列 MDO 把多台仪器集成到一台小型仪器中,竭尽所能地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。

  • 安装和维护服务

    在需要的时间和地点获得适当的仪器至关重要。3 系列 MDO 在一台轻便的 (11.7 磅, 5.3 公斤) 便携式仪器中提供了模拟波形、数字逻辑和频谱分析功能,特别适合空间有限、且需要灵活性的应用。
